石墨真空钎焊炉发热材料的选型与结构设计
石墨真空钎焊炉是用石墨反射屏作为发热材料,适用于一般钢材的淬火、回火、退火。高温钎焊、粉末冶金和烧结等。一般在石墨真空钎焊炉上使用有有硬毡和软毡两种,配石墨发热体。
高熔点金属钙、铜、但等电热元件在渗碳性气 氛中会产生碳化物,使电阻率增加,甚至造成电热 元件断裂。此外,这类材料在真空中使用时,随着 使用温度与真空度的提高而严重蒸发。
石墨能耐高温,热膨胀小,机械强度在 2500℃以下随温度的上升而提高,电阻温度系数 小,且价格低廉,因此,石墨成了石墨真空钎焊炉和真空烧结炉发热 体的首选材料。可作发热体的石墨形态有石墨 棒、炭布和其它异型(如管状)等。炭布强度好,易 于组成各种形状,但发热体之间的连接较麻烦;各 种异型发热体加工困难,但发热体的整体性好,装 配容易;石墨棒材发热体加工方便,易于装配,成 为石墨发热体的首选。
石墨真空钎焊炉发热体结构

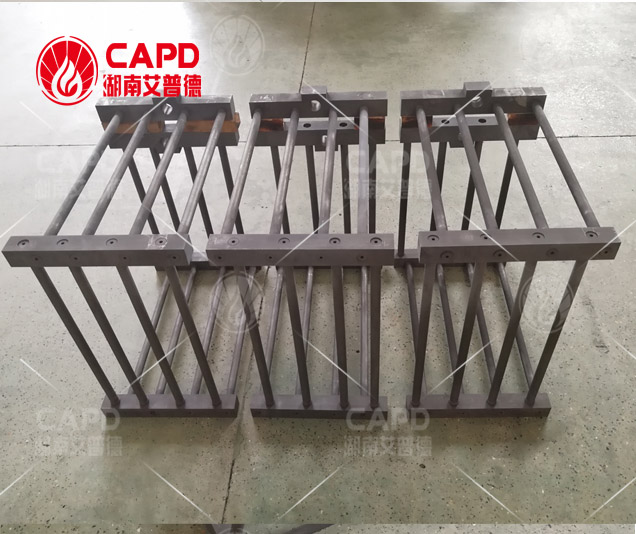

石墨真空钎焊炉发热体的结构示意图,安装完毕整个 发热体呈笼状。电热元件釆用三相三线Y型接 法,U、V、W三相电压由水冷过渡电极引入至炉内 的进电极上,各相进电极均引出4根石墨 棒(主要发热元件),经由3个过渡电极,将每相的 16根石墨棒统4x4的串并联形式连接到零电极 上。各相的进电极、过渡电极均应互 相隔离(留有15皿间隙),零电极则应为一个整 体,将三相发热元件的尾端连接在一起。由于石墨真空钎焊炉中石墨棒的强度低,安装时容易折断,因此,对各电极进行钻孔加工(孔直径 中18皿)时,一定要保证电极上各孔之间的平行 度,过渡电极上的两排钻孔之。中间还要保证互相垂 直,只有这样安装才能顺利进行。
