立式下出料真空钎焊炉各种阀门的选型有哪些

立式下出料真空钎焊炉各种阀门的选型有哪些

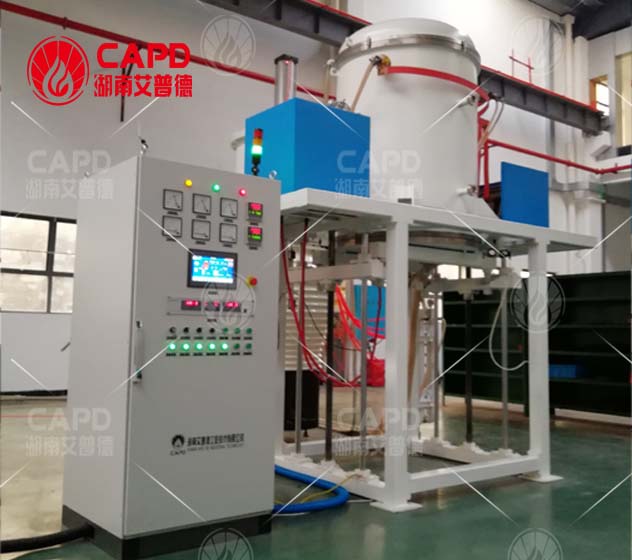

立式下出料真空钎焊炉中需达到各种真空度，那就必不可少的用到各种阀门：有插板阀、挡板阀、碟阀、真空球阀等。下面是各种阀门的特点及用途：

(一) 插板阀：

立式下出料真空钎焊炉中插板阀主要特点是：全通导、薄、流阻小，可输送气体和固体。它能反顶大气而密封, 漏率达1.3X10-7pa • L/S。阀板在体腔中运动不与壁接触，阀门关闭与打开是阀板到密 封面后阀板直线撑开或收拢，不摩擦阀板上的“0”形密封圈，使阀门寿命N10万次。

插板阀可制成全水冷，在1800°C环境中工作；

插板阀可以制成拆卸式，不需要将整个阀门从设备上拆下即可对阀体、阀芯进行清洁、 更换密封件等日常维护，缩短维护时间。还可加设自动除尘装置，大大延长阀门清洗周 期，提高了岀钢效率。

(二) 挡板阀：

直通式挡板阀主要特点：结构简单、密封可靠。它与蝶阀、球阀不同点是它密封比压 是可调的，如果比压不够(密封圈压缩量够的情况)略微加大关闭压力即可，即使密封 面略微粗糙也不影响密封。密封件与密封面几乎不摩擦，因此立式下出料真空钎焊炉中的插板阀使用寿命较长。挡板阀标 准规定阀板开启高度是通径的1/4,这个高度太小。加上阀板的阻挡，气流的阻力增大， 影响了立式下出料真空钎焊炉中泵的抽速、延长了抽气时间、降低生产效率。因此如果环境高度够，阀门开启高 度应＞1/2甚至以上。

挡板阀特点：

(1)挡板阀有三处密封：阀板、阀体、轴密封，难处是动密封轴封。

我们采用特殊的密封结构可3年不更换密封件；

(2 )阀杆与阀板连接结构有调节功能，能确保在360 °密封力一致；

(1) DN200以上挡板阀的阀盖、阀板釆用封头结构，减轻重量；

(2) 阀体内腔镜面抛光，清洁度高、放气量小，易于维持系统真空度;

(3) 有可承受lOMPa的压力真空挡板阀。

(三) 蝶阀：

立式下出料真空钎焊炉中的蝶阀是中国最早的阀门之一，它体、杆、板三大件结构简单，轴向尺寸小、省空间， 被广泛使用。现在用的人越来少，因为它的密封稳定性差。蝶阀有两个密封：轴封与阀 板密封。影响阀门质量的是阀板密封，有四个因素：①密封压缩比压；②阀体与阀板之 间间隙大小；③密封圈裸露出密封槽的高度，即压缩高度；④阀体密封斜面上设角度， 减小阀板关闭到位前密封圈与阀体的摩擦。处理好上述四个关键点阀门的质量就有了基 本保障，这是大量试验得出的结论。

(四) 真空球阀：

立式下出料真空钎焊炉中的球阀具有全通导、'流阻小、结构紧凑的特点。阀门由阀体、阀杆、球体、密封件四大 件组成，真空度在】O』Pa〜lO'Pa。它的密封主要靠管内气流压力的推动来实现，压力越 高密封越好，这种球阀称为压力球阀。市场上的大部分真空球阀是将压力球阀加大密封 比压、提髙立式下出料真空钎焊炉中的真空度到10"⁴Pa~10"⁵Pa,这种球阀启闭力矩大、密封面易损坏、寿命短。

真空球阀特点：

(1) 球体、阀杆密封釆用真空密封结构；

(2) 漏率达 1.3X10-7pa・L/S；

(3) 真空立式下出料真空钎焊炉中的最大极限真空度 可达10*⁷Pa；

(4) 启闭扭矩是压力球阀的1/3；

(5) 寿命＞20000 次。
