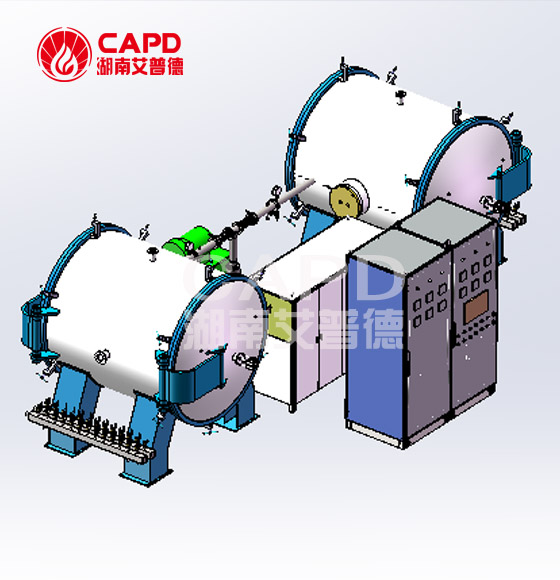

卧式真空石墨化炉

卧式真空石墨化炉应用范围：

湖南艾普德卧式真空石墨化炉用于导热材料（PI膜）的高温石墨化处理，高温卧式石墨化炉与配套的碳化炉使用，

能有效的降低产品的人工成本和原材料成本以及提高产能，特别适用于卷材的生产的PI膜生产线。石墨提纯，于磷

片石墨、碳材料结构件（制品）、C/C复合材料制品、炭素材料、和其它石墨材料的高温处理。  卧式真空石墨化炉

主要应用于碳素材料的烧结及石墨化、PI膜石墨化，导热材料石墨化、碳纤维绳的烧结，碳纤维灯丝的烧结石墨化

及其它可在碳环境下石墨化的材料。

卧式真空石墨化炉产品介绍：

1）采用圆形、卧式、双开门、单室结构；卧式高温石墨化炉用中频感应加热方式。炉内安装水冷感应线圈。在感应

线圈的中心装有一个石墨坩埚作为感应电流传感器，周边缠绕碳毡作为保温材料。

采用双层水冷结构，内胆采用304不锈钢制作，夹层通冷却水。炉体既可抽真空，又可通入保护气体工作。

2）炉身配有抽气接口（用于与真空泵的联接），电极法兰口，红外测温孔，出气口等。炉内底座高度可调节，以适

应不同的感应器高度。

3）炉盖采用手动液压升降，旋转开盖方式。操作比手动轮操作更加省力和便。炉盖上方配有观观察孔，测温孔，进

气口。（也可采用手动轮操的开盖方式）

4）炉体内配保温层， 炉内坩埚。感应器，刚玉。

3、感应器

感应器采用优质方铜管制作，漏磁低，效率高。感应器固定支条采用不锈钢制作，不会出现高温碳化。湖南艾普德。

4、谐振电容器

谐振电容器采用水冷却结构，同时留有30%的余量。

5、红外测温仪

采用进口红外测温仪实时观察炉内坩埚上的温度。红外测温探头采用进口双色红外测温仪，此测温仪在炉内有一定

烟雾、灰尘及其它微粒遮挡目标的情况下也可进行非常准确的测量。

6、真空获得系统

由直联式机械泵、带充气电磁真空阀、真空蝶阀、隔膜阀和管道组成。1只真空隔膜阀用于充工艺气体，1只用于开

炉门前充空气破真空。

7、电器控制系统

控温仪表使用0.1%级智能分段程序控制调节仪，该仪表可存50段加热程序，可选配通讯端口。具有PLC保护，可监

控缺相、水压、线路、保护气体，真空泵，炉温、机柜温度等情况，实现电源、炉体、冷却水、保护气体等装置的

顺序控制和连锁保护，预警、报警等功能。炉体水温超过60度会报警。真空机组缺水，延时停止运行；达不到真空报警。

卧式真空石墨化炉性能特点：

1.使用温度高，石墨化炉使用温度高可达3000℃，使用温度2800℃。可完成石墨提纯任务；

2. 炉体密封性好，全密封结构，带真空抽气系统和氩气置换系统，保护了炉体内气体的纯度；

3.节能省电，采用电磁感应加热方式，直接对石墨舟皿进行加热，热效率高，节能省电。

4.升温速率高达600℃/h(低温更快）；

5.采用特殊的红外测温技术，PID分段程序控制升温曲线。控温精确，误差小。

6.安全性高，采用双层不锈钢炉壳，夹层通水冷却，炉外壳温度低于50℃。带有气压，水压和高温报警，同时备有

超压泄气装置。

7.炉膛设计充分借鉴国外真空感应炉的设计理念，在国外设备的基础上融入我公司湖南艾普德多年的高温炉生产经

验，增加炉膛的保温性能和温度均匀性 ，降低生产劳动强度，炉内使用的耐火材料全部国产化，使生产成本大大降低。

8.卧式真空石墨化炉相较于常规型的立式石墨化炉其工作原理相同，主要具有装卸料方便、炉内清理方便、车间巡逻

人员更易掌控运行状态、日常维护及炉内易耗件更换简便等特点。

卧式真空石墨化炉可选特性：

· 高真空系统：真空系统由真空泵、罗茨泵、扩散泵、分子泵、滑阀泵、挡板阀；根据用户真空度要求选型。湖南

艾普德为您提供专业选型。

· 气体净化系统

· 闭环冷却水系统

· 可控硅电源/IGBT电源

卧式真空石墨化炉技术特性：

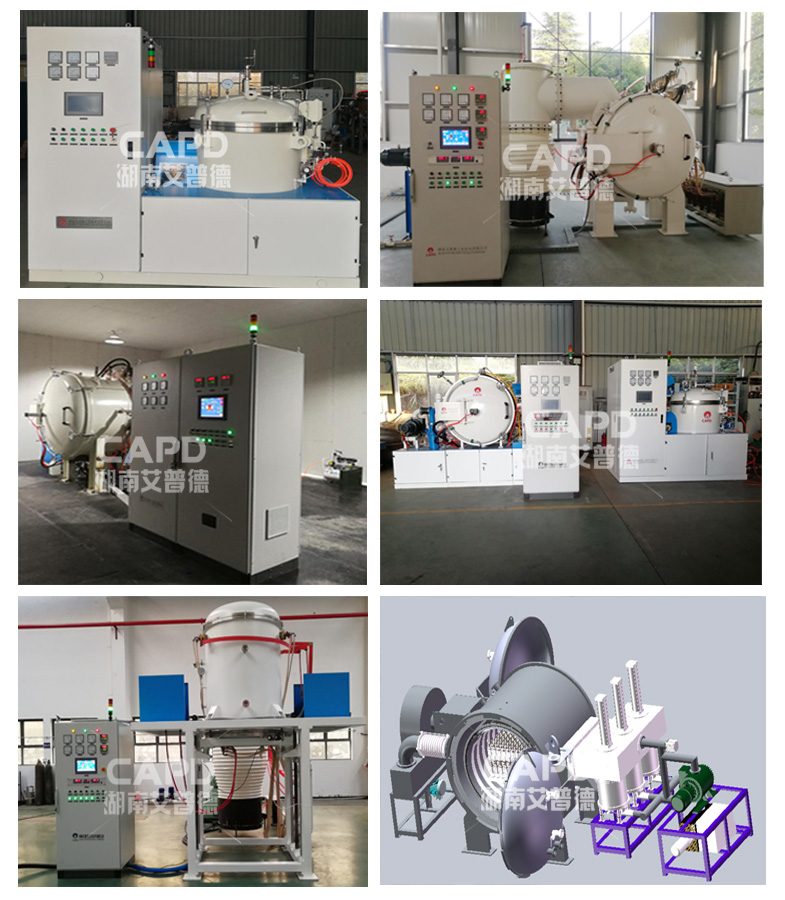

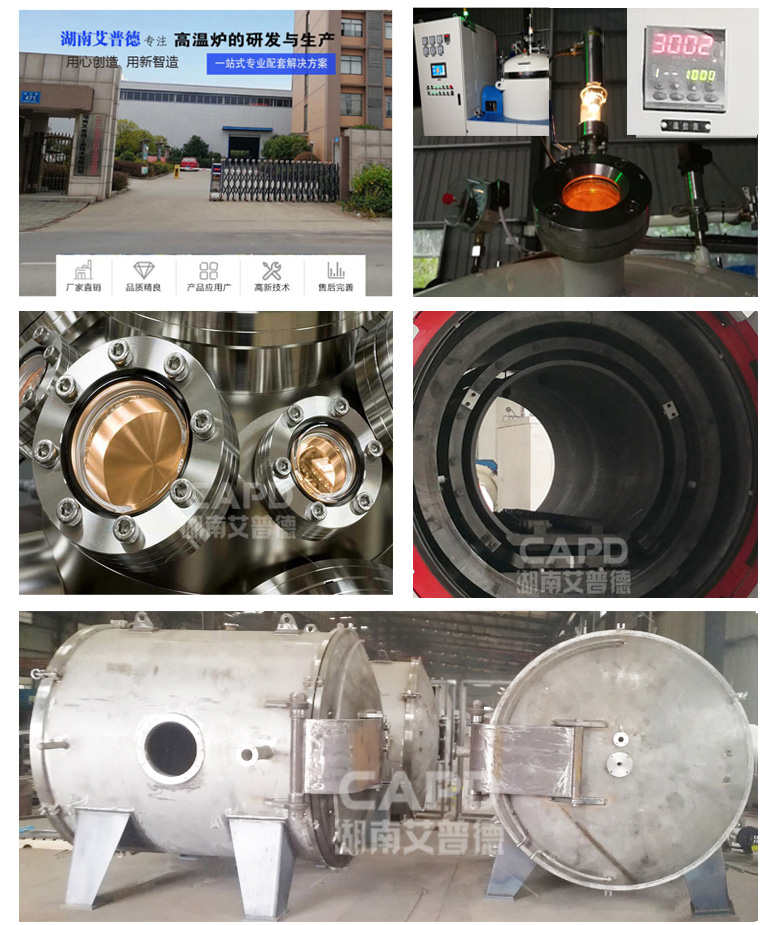

案例产品展示：
