PI膜高温石墨化炉

PI膜高温石墨化炉应用范围:

石墨膜具有良好的各向异性、面向导热性，面内热导率能够达到1500W/(mK);同时 具有低密度、低热膨胀系数、

良好机械性能以及对高频段30MHZ以上)电磁 辐射有较高的屏蔽效能等优异特性因此成为近段时间兴起的散热材料的

焦点， 石墨化炉生产石墨膜具有广阔的商业前景在航天、航空电子产品的散热方面也极具潜力。

PI膜高温石墨化炉产品介绍：

1）炉体为立式结构和卧式结构，立式炉体上开盖,卧式前后开门结构，采用双层水冷结构，内胆采用304不锈钢制

作，夹层通冷却水。炉体既可抽真空，又可通入保护气体工作。

2）炉身配有抽气接口（用于与真空泵的联接），电极法兰口，红外测温孔，出气口等。炉内底座高度可调节，以

适应不同的感应器高度。

3）炉盖采用手动液压升降，旋转开盖方式。操作比手动轮操作更加省力和便。炉盖上方配有观观察孔，测温孔，

进气口。（也可采用手动轮操的开盖方式）

4）炉体内配保温层， 炉内坩埚。感应器，刚玉。

3、感应器

感应器采用优质方铜管制作，漏磁低，效率高。感应器固定支条采用不锈钢制作，不会出现高温碳化。湖南艾普德。

4、谐振电容器

谐振电容器采用水冷却结构，同时留有30%的余量。

5、红外测温仪

采用进口红外测温仪实时观察炉内坩埚上的温度。

红外测温探头采用进口双色红外测温仪，此测温仪在炉内有一定烟雾、灰尘及其它微粒遮挡目标的情况下也可进

行非常准确的测量。

6、真空获得系统

由直联式机械泵、带充气电磁真空阀、真空蝶阀、隔膜阀和管道组成。1只真空隔膜阀用于充工艺气体，1只用于

开炉门前充空气破真空。

7、电器控制系统

控温仪表使用0.1%级智能分段程序控制调节仪，该仪表可存50段加热程序，可选配通讯端口。

具有PLC保护，可监控缺相、水压、线路、保护气体，真空泵，炉温、机柜温度等情况，实现电源、炉体、冷却水、

保护气体等装置的顺序控制和连锁保护，预警、报警等功能。炉体水温超过60度会报警。真空机组缺水，延时停

止运行；达不到真空报警。

PI膜高温石墨化炉性能特点：

1. 使用温度高，石墨化炉最高使用温度可达3000℃，使用温度2800℃。可完成石墨提纯任务；

2.一拖二标准结构（一套电源两套炉体），特需行业可定制一拖多结构（例如石墨提纯行业）

3.最高使用温度：3000℃，常用温度2850℃，常用恒温区尺寸（φ600MM×1600MM，φ500MM×1300MM)。可根据

客户产品要求定制任何尺寸。

4.温度均匀度：≤±10℃；控温精度：±1℃。

5.工作气氛：真空置换Ar2 、 N2 保护（微正压）

6.温度测量：进口红外光学测温仪测温，测温范围1000~3000℃； 测温精度：0.3%。

7.温度均匀度：≤±10℃

8.安全性：自动防爆阀 ，水压，水流量全程自动监控保护。

9.温度控制：程序控制和手动控制； 控温精度：±5℃

10.炉膛设计充分借鉴国外真空感应炉的设计理念，在国外设备的基础上融入我公司湖南艾普德多年的高温炉生产

经验，增加炉膛的保温性能和温度均匀性 ，降低生产劳动强度，炉内使用的耐火材料全部国产化，使生产成本大大降低。

PI膜高温石墨化炉可选特性:

· 高真空系统：真空系统由真空泵、罗茨泵、扩散泵、分子泵、滑阀泵、挡板阀；根据用户真空度要求选型。

湖南艾普德为您提供专业选型。

· 气体净化系统

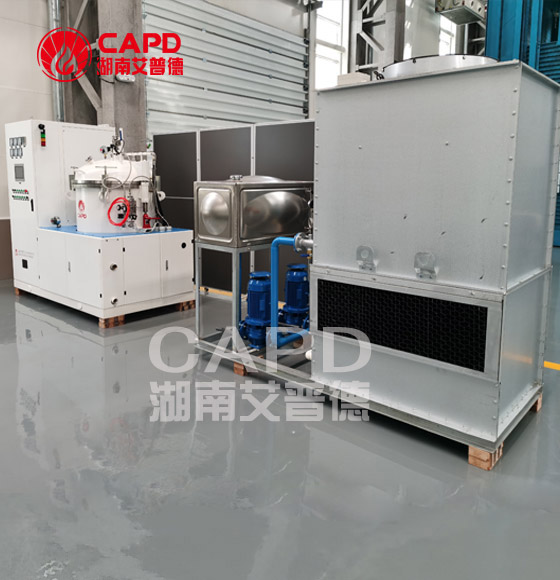

· 闭环冷却水系统

· 可控硅电源/IGBT电源

PI膜高温石墨化炉技术特性:

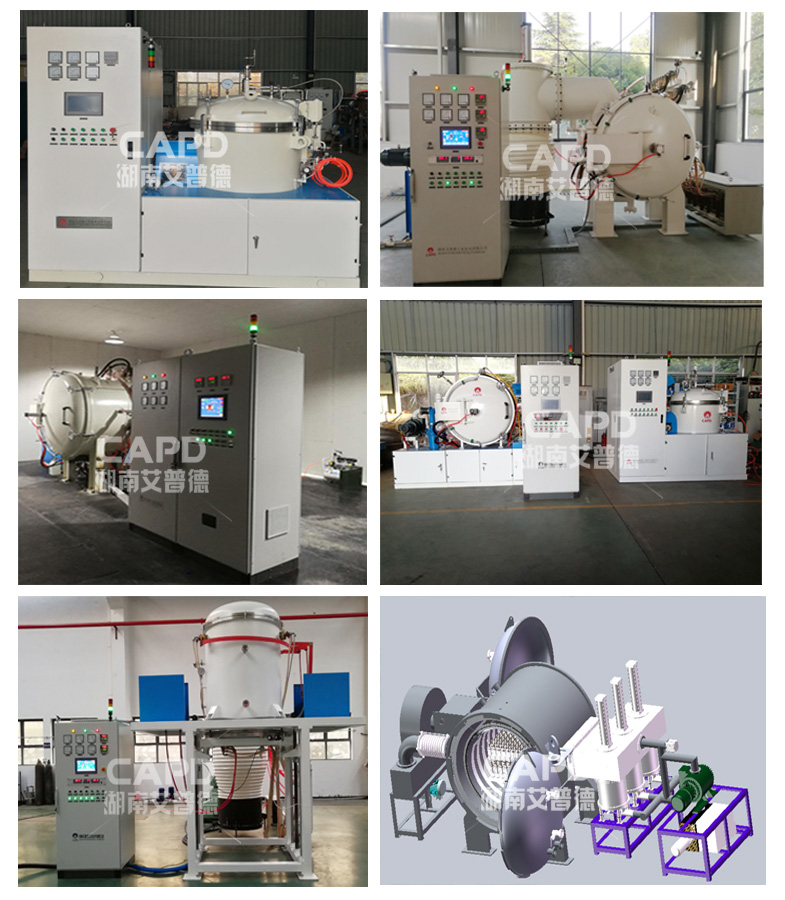

案例产品展示：
