石墨烯石墨化炉

石墨烯石墨化炉应用范围:

石墨烯是一类新型材料，其理论导热率可高达3000-5000W/(mK），是一种具有广泛应用地新型高导热材料。石墨

烯可用于抗静电、散热塑料，散热电机外壳等。石墨烯具有非常广泛的用途，不仅可以用于功能性材料，还能用于

构造体的材料。许多研究机构及厂商已开始以具备多项穿透特性的单层石墨烯为研究对象，研发新一代器件的实用

化，其应用领域从原子尺寸扩大到宇宙。石墨烯的用处非常广泛，还可以用于晶体管、光电探测器、光调制器、太

阳能电池、锂电池、基因测序等领域，同时有望帮助物理学家在量子物理学研究领域取得新突破。如：石墨烯散热

铜膜是在铜膜的基础上涂覆石墨烯层，其主要作用是在高端电子、显示器等领域作散热部件。其中石墨烯可以提高

整体材料的散热性能。

石墨烯石墨化炉产品介绍：

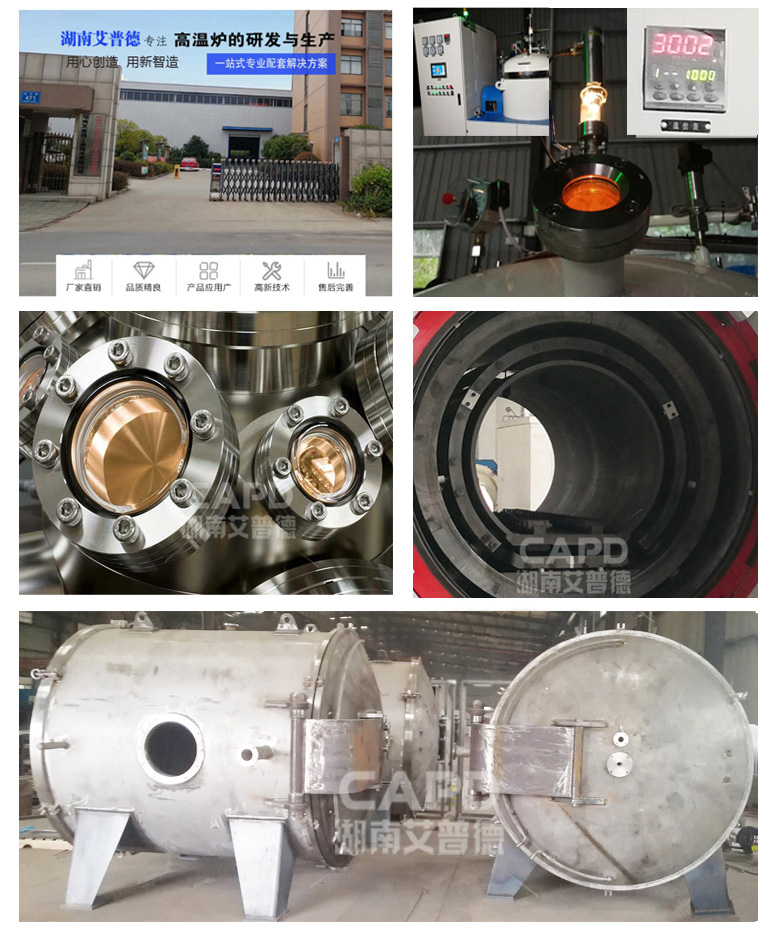

1）炉体为立式结构和卧式结构，立式炉体上开盖,卧式前后开门结构，采用双层水冷结构，内胆采用304不锈钢制作，

夹层通冷却水。炉体既可抽真空，又可通入保护气体工作。

2）炉身配有抽气接口（用于与真空泵的联接），电极法兰口，红外测温孔，出气口等。炉内底座高度可调节，以适

应不同的感应器高度。

3）炉盖采用手动液压升降，旋转开盖方式。操作比手动轮操作更加省力和便。炉盖上方配有观观察孔，测温孔，进

气口。

4）炉体内配保温层， 炉内坩埚。感应器，刚玉。

3、感应器

感应器采用优质方铜管制作，漏磁低，效率高。感应器固定支条采用不锈钢制作，不会出现高温碳化。湖南艾普德。

4、谐振电容器

谐振电容器采用水冷却结构，同时留有30%的余量。

5、红外测温仪

采用进口红外测温仪实时观察炉内坩埚上的温度。

红外测温探头采用进口双色红外测温仪，此测温仪在炉内有一定烟雾、灰尘及其它微粒遮挡目标的情况下也可进行

非常准确的测量。

6、真空获得系统

由直联式机械泵、带充气电磁真空阀、真空蝶阀、隔膜阀和管道组成。1只真空隔膜阀用于充工艺气体，1只用于开

炉门前充空气破真空。

7、电器控制系统

控温仪表使用0.1%级智能分段程序控制调节仪，该仪表可存50段加热程序，可选配通讯端口。

具有PLC保护，可监控缺相、水压、线路、保护气体，真空泵，炉温、机柜温度等情况，实现电源、炉体、冷却水、

保护气体等装置的顺序控制和连锁保护，预警、报警等功能。炉体水温超过60度会报警。真空机组缺水，延时停止

运行；达不到真空报警。

石墨烯石墨化炉性能特点：

1. 使用温度高，石墨化炉最高使用温度可达3000℃，使用温度2800℃。可完成石墨提纯任务；

2.一拖二标准结构（一套电源两套炉体），特需行业可定制一拖多结构（例如石墨提纯行业）

3.使用温度高达：3000℃，常用温度2850℃，常用恒温区尺寸（φ600MM×1600MM，φ500MM×1300MM)。可根据

客户产品要求定制任何尺寸。

4.温度均匀度：≤±10℃；控温精度：±1℃。

5.工作气氛：真空置换Ar2 、 N2 保护（微正压）。

6.温度测量：进口红外光学测温仪测温，测温范围1000~3000℃； 测温精度：0.3%。

7.温度均匀度：≤±10℃

8.安全性：自动防爆阀 ，水压，水流量全程自动监控保护。

9.温度控制：程序控制和手动控制； 控温精度：±5℃

10.炉膛设计充分借鉴国外真空感应炉的设计理念，在国外设备的基础上融入我公司湖南艾普德多年的高温炉生产经

验，增加炉膛的保温性能和温度均匀性 ，降低生产劳动强度，炉内使用的耐火材料全部国产化，使生产成本大大降低。

石墨烯石墨化炉可选特性:

· 高真空系统：真空系统由真空泵、罗茨泵、扩散泵、分子泵、滑阀泵、挡板阀；根据用户真空度要求选型。湖南艾普德为您提供专业选型。

· 气体净化系统

· 闭环冷却水系统

· 可控硅电源/IGBT电源

石墨烯石墨化炉技术特性:

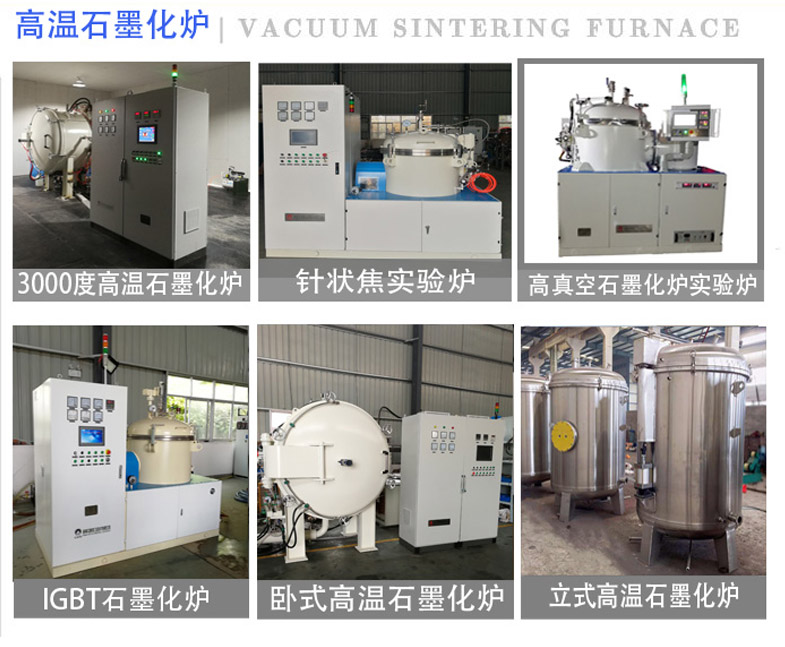

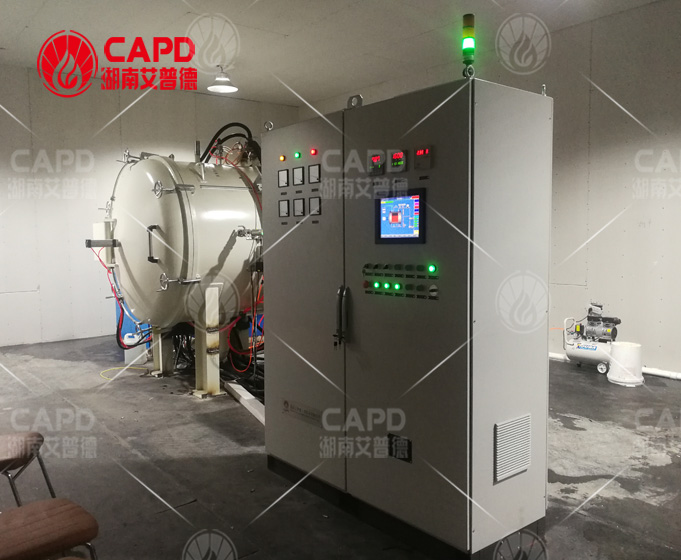

案例产品展示：

【一般超高温石墨bai化炉技术参数】超高温石墨化炉主要技术指标如下：

最高使用温度：3000℃，常用温度2800℃;

立式炉：φ350×750mm;

加热区大小：立式炉恒温区φ350×700mm;

炉内工作气份：真空或Ar、N2气体保护(微正压)，真空置换;

温度均匀度：±20℃(恒温30min后评估);

温度测量：远红外光学测温，测温范围视探头选型(推荐1000~3000℃);测温精度：0.3%;(视红外探头精度等级);

温度控制：PID智能化程序控制(控温精度：±1℃)和手动控制;

保护方式：PLC智能预警、报警保护和电源必要的安全保护。

电源电压、功率：电源输入三相380V，50HZ，160KW。

【超高温石墨化炉】主要用于石墨粉料提纯等高温处理。它的使用温度高达2800℃。生产效率高，节能省电。带有在线测温及控温系统，可实时监控炉内的温度，并进行自动的调节。
